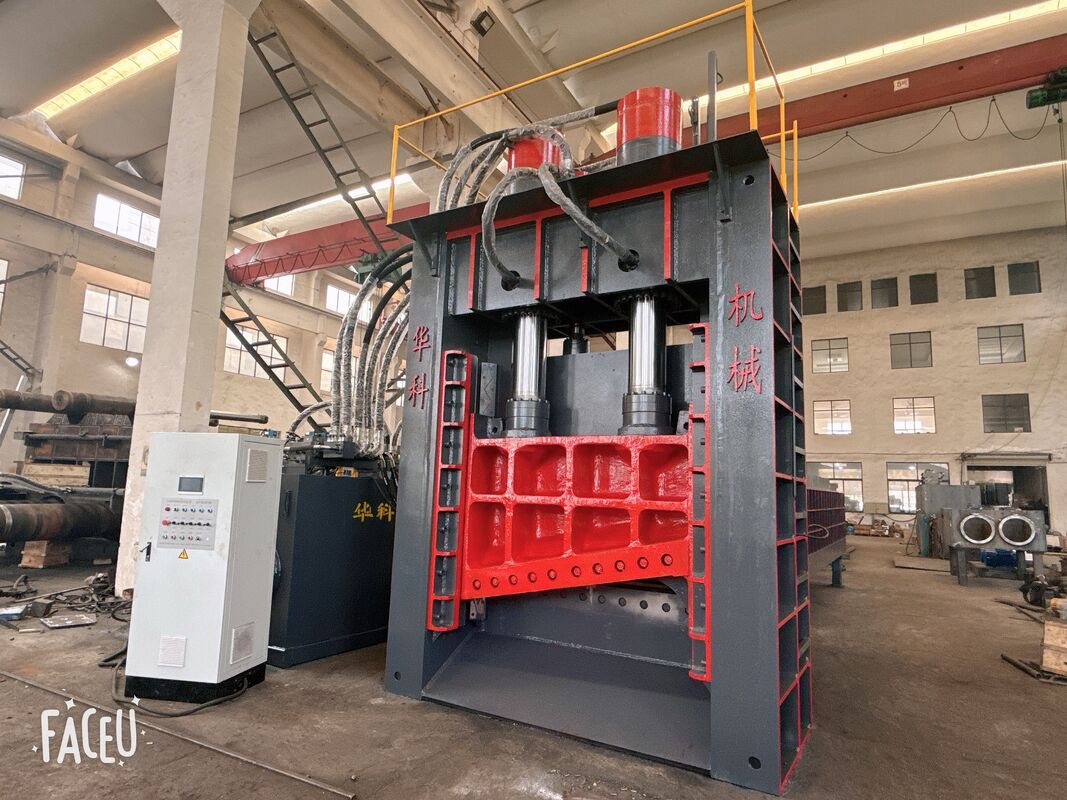

Q91Y-630W Tesoura hidráulica de sucata de metal pesada para processamento de sucata de aço de 911 TPH

Visão geral do produto

OQ91Y-630W cisalha hidráulica de sucata de metal pesadaconcebido para cortar sucata de aço longa, volumosa e de grande volume em pedaços mais curtos e mais manuseáveis. É adequado para estaleiros de reciclagem de sucata, siderúrgicas, fundições, fábricas de processamento de metais,e instalações de reciclagem de resíduos industriais.

A máquina combina dois cilindros principais de cisalhamento com um cilindro de cisalhamento rápido, proporcionando uma força de cisalhamento combinada total de655 toneladasÉ equipado com umCaixa de alimentação de 7000 × 1600 × 900 mm, aLâmina de corte de 1600 mmPara o processamento de sucata de aço, a capacidade de produção documentada é estimada de forma conservadora em911 toneladas por hora.

Principais vantagens técnicas

Força combinada de cisalhamento de 655 toneladas

O Q91Y-630W utiliza:

• Dois cilindros principais de cisalhamento, cada um com uma massa nominal de aproximadamente 260 toneladas
• Um cilindro de cisalhamento rápido de aproximadamente 135 toneladas
• Força combinada total de corte: 655 toneladas

Esta configuração hidráulica fornece a força necessária para o processamento de sucata de aço pesado, desfiladeiros de chapas grossas, aço redondo, aço quadrado,e outros materiais ferrosos industriais dentro da faixa de resistência especificada.

Capacidade de processamento de sucata de aço 911 toneladas por hora

Para aplicações em sucata de aço, a máquina tem uma taxa de produção estimada de forma conservadora de911 toneladas por hora.

A produção real pode variar consoante:

• Tipo de sucata
• Espessura do material
• Densidade do material
• Eficiência de alimentação
• Comprimento de corte exigido
• Experiência do operador
• Velocidade de alimentação do guindaste

A capacidade declarada baseia-se no processamento de sucata de aço e não deve ser automaticamente aplicada ao alumínio, cobre, aço inoxidável ou outros materiais sem confirmação separada.

Caixa de alimentação de 7 metros para sucata longa

A caixa de alimentação interna mede:

7000 × 1600 × 900 mm

A caixa de alimentação de 7 metros de comprimento é adequada para receber resíduos longos e volumosos.

Os materiais típicos podem incluir:

• Cartas de aço
• Retalhos de chapas de aço
• Fragmentos de aço estrutural
• Aço redondo
• Aço quadrado
• Aço de demolição
• Resíduos industriais da siderurgia

A caixa de alimentação longa também suporta a alimentação organizada e o material encenado empurrando para a câmara de corte.

Lâmina de corte de 1600 mm de largura

A máquina está equipada com umLargura da lâmina de 1600 mm e largura de corte de 1600 mm.

A abertura de corte larga permite posicionar diferentes peças de sucata na área de corte e suporta o processamento de sucata de aço volumosa ou irregular.

A altura mínima de abertura de cisalhamento documentada é:550 mm, e o ângulo de corte é10.5 graus.

Sistema de alimentação de material de empuxo traseiro

O Q91Y-630W usa um cilindro hidráulico traseiro para empurrar o material de sucata em direção à câmara de corte.

Especificações do sistema de empurrão de materiais

• Modelo de cilindro de empurrão: YG220/160-7000
• Corrente do cilindro: 7000 mm
• Propulsão máxima: 1350 kN
• Força de empurrão aproximada: 135 toneladas
• Velocidade de empurrão: 300 mm/s
• Método de empurrão: empurrão do cilindro traseiro
• Comprimento de corte: ajustável
• Sistema de controlo de comprimento: incluído

O projeto de empurrão traseiro ajuda a mover o lixo longo e misturado através da caixa de alimentação sem depender inteiramente do reposicionamento manual.O sistema de corte de comprimento ajustável permite ao operador controlar o tamanho aproximado do material cortado de acordo com o transporte, de armazenamento ou de carregamento de fornos.

Sistema hidráulico de retenção de material

Antes do curso principal de corte, o sistema de fixação do material pressiona o sucata para uma posição mais estável.

A máquina está equipada com dois cilindros de retenção de material.

Parâmetros de retenção do material

• Modelo de cilindro: YG200/140-950
• Quantidade: 2 garrafas
• Propulsão máxima: 800 kN por cilindro
• Força de retenção aproximada: 80 toneladas por cilindro
• Força total de retenção: aproximadamente 160 toneladas
• Distância do cilindro: 900 mm

O sistema de retenção ajuda a estabilizar o sucata solto ou irregular antes do corte, reduzindo o movimento do material durante o ciclo de corte.

Capacidade de corte de referência

O PDF especifica capacidades de corte de referência para aço com resistência à tração não superior a:

Δb ≤ 450 MPa

As dimensões de referência documentadas, nas condições de resistência do material especificadas, incluem:

Estes valores devem ser tratados como capacidades de referência sob as condições de material indicadas.e método de funcionamento.

Principais especificações técnicas

A frequência de cisalhamento em carga vazia é documentada como3×4 vezes por minutoe não deve ser confundido com o ciclo de produção com carga real.

Configuração do motor e da bomba hidráulica

O sistema de energia hidráulica utiliza três motores principais e três bombas hidráulicas.

Motor principal

• Modelo: YE-225M-4
• Potência nominal: 45 kW por motor
• Quantidade: 3 conjuntos
• Potência total do motor principal: 135 kW
• Velocidade nominal: 1440 rpm

Bomba hidráulica

• Modelo: A4V-250
• Quantidade: 3 conjuntos
• Pressão nominal: 31,5 MPa
• Deslocamento nominal: 250 ml/h

A pressão de funcionamento do sistema hidráulico não deve exceder:25 MPa, enquanto a pressão nominal da bomba hidráulica é31.5 MPaEstes são valores técnicos diferentes e não devem ser tratados como o mesmo parâmetro.

Sistema de arrefecimento para operação hidráulica

O Q91Y-630W inclui um sistema de circulação de refrigeração por água para a unidade hidráulica.

Especificações do sistema de arrefecimento

• Modelo de bomba de arrefecimento: 65-125A-2.2
• Potência da bomba de arrefecimento: 2,2 kW
• Velocidade nominal: 1450 rpm
• Fluxo nominal: 200 L/min
• Pressão nominal: 0,63 MPa
• Modelo de refrigerador de água: BB60H-20
• Quantidade: 1 conjunto

O sistema de refrigeração suporta a gestão hidráulica da temperatura do óleo durante a operação industrial.

PLC e comando remoto

A máquina está equipada com controlo PLC e comando remoto.

Os principais componentes de controlo enumerados na especificação incluem:

• PLC da série CP1E da Omron
• Comutadores de limite da Omron
• Display de texto do XINJIE
• Componentes elétricos Delixi
• Válvulas eletromagnéticas de Yicheng
• Placas de desgaste de aço especial Xingcheng

A função de controlo remoto permite ao operador controlar as ações da máquina a partir de uma posição de trabalho adequada, reduzindo a necessidade de permanecer perto da área de corte durante o funcionamento normal.

Aplicações adequadas

O cisalhamento hidráulico de sucata Q91Y-630W pode ser utilizado nas seguintes indústrias:

Estaleiros de reciclagem de sucata

A máquina pode processar sucata de ferro longa, volumosa e irregular em secções mais curtas para triagem, armazenamento, transporte ou revenda.

Fabricações de aço

As siderúrgicas podem usar a máquina para preparar material de sucata antes da carga do forno.

Fundições

As fundições podem utilizar a máquina para reduzir as dimensões do sucata de aço e preparar um material de alimentação para fornos mais gerenciável.

Instalações de processamento de metais

Os resíduos de chapas de aço, resíduos de produção, sucata estrutural e outros resíduos metálicos industriais podem ser processados antes da reciclagem.

Processamento de sucata de demolição

Os resíduos de aço e de demolição de estruturas longas podem ser encurtados antes do transporte ou do processamento adicional.

Materiais típicos

A máquina destina-se principalmente ao processamento de sucata ferrosa.

Os materiais adequados podem incluir:

• Retalhos de chapas de aço
• De aço pesado
• Resíduos de aço redondo
• Fragmentos de aço quadrado
• Fragmentos de aço estrutural
• Secções longas de aço
• Resíduos industriais de aço
• Aço de demolição
• Fragmentos de ferro pesado misturados

As dimensões do material, a qualidade do aço, a resistência à tração, a forma e o método de alimentação devem ser confirmados antes da selecção da máquina.

Como funciona a tesoura de sucata Q91Y-630W

Etapa 1: Carregamento de sucata

A sucata de aço é carregada na caixa de alimentação de 7000 mm por guindaste, agarração hidráulica, escavadeira ou outro equipamento de carga adequado.

Passo 2: Empurrar o material

O cilindro hidráulico traseiro empurra o sucata em direção à câmara de cisalhamento.

Etapa 3: Detenção de material

Dois cilindros hidráulicos de retenção pressionam o sucata e estabilizam-no antes de cortá-lo.

Etapa 4: Tesoura hidráulica

Os cilindros principais de corte e o cilindro de corte rápido conduzem a lâmina através do material.

Etapa 5: Descarga de material

Após o corte, as secções de sucata mais curtas caem da área de corte e podem ser coletadas para transporte, armazenamento ou carregamento no forno.

Etapa 6: Processamento repetido

O cilindro traseiro avança o material restante e a máquina repete o ciclo de corte.

Benefícios para as operações de transformação de sucata

Redução da dependência do corte manual da chama

O corte hidráulico pode reduzir a dependência do corte manual de chama para materiais adequados.

Dimensões de sucata mais gerenciáveis

O sistema ajustável de empurrão e controle de comprimento ajuda a produzir secções de sucata mais curtas que são mais fáceis de armazenar, transportar e alimentar em equipamentos a jusante.

Grande capacidade de alimentação

A caixa de alimentação de 7000 × 1600 × 900 mm pode receber sucata longa e volumosa, reduzindo a necessidade de cortar cada peça antes do carregamento.

Força hidráulica pesada

A força combinada de cisalhamento de 655 toneladas permite o processamento de sucata de aço pesado dentro dos limites de resistência à tração e tamanho especificados.

Adequado para volumes de sucata industrial

Com uma taxa documentada de produção de sucata de aço de 9 ‰ 11 toneladas por hora,A máquina é destinada a operações de reciclagem que exijam uma capacidade de processamento superior à de pequenas tesouras de jacaré ou de equipamento de corte manual..

Informações sobre o transporte

A máquina é separada em secções principais para transporte.

A sugestão de transporte documentada inclui um contentor de rack plano de 40 pés com possíveis requisitos de largura ou altura excessivas, juntamente com contêineres adicionais para outras secções da máquina.A selecção final do contentor deve ser confirmada em função da rota de transporte, limites de transportador, requisitos de porto e dimensões finais da embalagem.

Por que escolher a tesoura hidráulica Q91Y-630W?

O Q91Y-630W fornece uma combinação prática de força de corte pesada, longa capacidade de alimentação de material, empurrão hidráulico, controle PLC e produção de sucata de aço industrial.

As principais razões para considerar este modelo incluem:

• Força combinada de corte de 655 toneladas
• Capacidade documentada de sucata de aço 911 TPH
• Caixa de alimentação de 7000 mm de comprimento
• Largura de corte de 1600 mm
• Força de empurrão traseira de 135 toneladas
• Controle ajustável do comprimento de corte
• Aproximadamente 160 toneladas de força de retenção do material
• PLC e comando remoto
• Sistema de circulação de água de arrefecimento
• Fonte de alimentação personalizável

Perguntas Frequentes

Qual é a capacidade de produção do Q91Y-630W?

A capacidade de produção documentada é estimada de forma conservadora em911 toneladas por hora para sucata de açoA produção real depende da densidade de sucata, dimensões, eficiência de alimentação e comprimento de corte necessário.

Qual é a força de cisalhamento total?

A máquina utiliza dois cilindros de corte principal de 260 toneladas e um cilindro de corte rápido de 135 toneladas.655 toneladas.

Qual é o tamanho da caixa de alimentação?

O tamanho da caixa de alimentação interna é7000 × 1600 × 900 mm.

Qual é a largura da lâmina de corte?

O comprimento da lâmina de corte e a largura do corte são ambos1600 mm.

É possível ajustar o comprimento do corte?

Sim, o sistema de empuxagem traseiro inclui uma função de controlo de comprimento de corte, que permite ao operador ajustar a distância de alimentação.

Que materiais pode a máquina processar?

A máquina é concebida principalmente para sucata de aço.450 MPa.

Pode cortar aço redondo e aço quadrado?

As capacidades de corte de referência, nas condições documentadas de resistência do material, incluem:

• Aço redondo até Ø130 mm
• Aço quadrado até 120 × 120 mm
• Placas de aço até 60 × 600 mm

A máquina é totalmente automática?

A máquina inclui controlo PLC, comando remoto, empurrão hidráulico, retenção de material e controlo de comprimento.O documento disponível não o descreve como uma linha de produção totalmente automática sem tripulação..

A tensão pode ser personalizada?

A especificação padrão é:380 V, 3 fases, 50 Hz, e a fonte de alimentação pode ser personalizada de acordo com as necessidades eléctricas locais do cliente.

Solicitar uma proposta técnica

Para recomendar o cisalhamento hidráulico correto de sucata, forneça:

• Fotografias ou vídeos da sucata
• Tipo de material e grau de aço
• Dimensões máximas do material
• Espessura do material
• Capacidade de produção necessária por hora ou por dia
• Comprimento de corte exigido
• Voltagem e frequência locais
• Porto de destino

Com base nestas informações, a Jiangyin Huake Machinery Equipment pode preparar uma configuração de máquina adequada, uma proposta técnica, um plano de envio e uma cotação.
