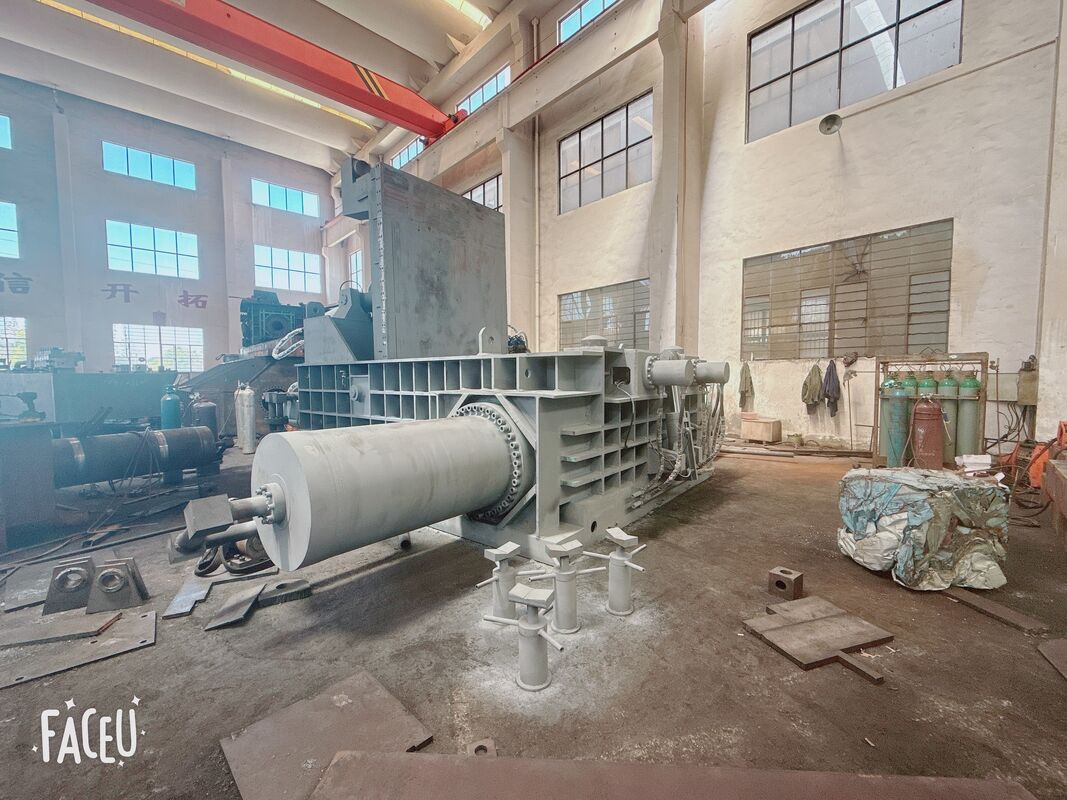

Y81-QF-630 630 toneladas Baler hidráulico para sucata de metal

A Y81-QF-630 é uma embaladora de sucata hidráulica pesada desenvolvida para aplicações de reciclagem de metais e processamento de sucata de grande volume.

A máquina está equipada com um grandeCâmara de compressão de 3500 × 3000 × 1300 mm, dois cilindros principais de compressão, dois cilindros laterais de compressão e um sistema de descarga hidráulica de bale.

De peso superior a 20 g/m2700 × 700 mme comprimento de bala ajustável de600 a 2000 mm, a máquina pode comprimir sucata de aço volumosa em baleias densas e gerenciáveis para transporte, armazenamento e carregamento no forno.

A Y81-QF-630 adota controle automático PLC e operação remota, ajudando os operadores a controlar os processos de compressão e descarga de balas a partir de uma posição de trabalho mais segura.

Características principais da embaladora de sucata de metal Y81-QF-630

Sistema de compressão hidráulica pesada

A máquina utiliza dois cilindros principais de compressão com um impulso nominal de 6300 kN. Dois cilindros laterais de compressão fornecem compressão adicional do lado da câmara.

Este projeto de compressão multi-direcional ajuda a reduzir o volume de sucata volumosa e formar balas metálicas rectangulares compactas.

Grande câmara de carga de 3500 × 3000 mm

A câmara de compressão mede:

3500 × 3000 × 1300 mm

A grande abertura de alimentação é adequada para o manuseio de sucata de metal de grande porte e irregular. Os materiais podem ser carregados na câmara por guindaste, agarrador, escavadeira ou outro equipamento de manuseio de materiais.

Comprimento da baleira ajustável

A secção transversal da bala padrão é:

700 × 700 mm

O comprimento da bala pode ser ajustado de aproximadamente:

600 a 2000 mm

O comprimento ajustável da bale permite ao operador adaptar o peso e as dimensões da bale aos requisitos de transporte, armazenamento ou carga no forno.

Balas de sucata de aço de alta densidade

No caso de sucata de aço adequada, a densidade da baleira final pode atingir:

≥ 2000 kg/m3

A densidade real das baleias depende do tipo, espessura, forma e densidade inicial da sucata.

Controle automático PLC

O Y81-QF-630 é controlado por um sistema PLC e suporta a operação remota.

O sistema operacional controla os processos de compressão principal, de compressão lateral, de cobertura da câmara, de bloqueio e de descarga de balas.

A automação ajuda a padronizar o ciclo de balado e reduz a dependência da operação manual da válvula hidráulica.

Descarga da baleira frontal

Após a compressão, a bala finalizada é descarregada da parte da frente da máquina por um cilindro hidráulico de rotação da bala.

Este método de descarga é adequado para colocar o embalador com equipamento de recolha, pesagem ou transporte de baladas a jusante.

Especificações técnicas

Sistema hidráulico

O sistema hidráulico é concebido em torno de três motores de 45 kW e três bombas hidráulicas A4V-250.

Cada bomba hidráulica tem um deslocamento nominal de 250 ml/h e uma pressão nominal de 31,5 MPa. A pressão de trabalho do sistema hidráulico da máquina não pode ser superior a 25 MPa.

O grande reservatório de óleo hidráulico tem uma capacidade de aproximadamente 5000 litros.

É instalado um refrigerador de água GLB-25 para controlar a temperatura do óleo hidráulico durante a operação contínua.

O sistema final de água de arrefecimento deve ser concebido em função da temperatura ambiente local, da qualidade da água e dos horários de funcionamento.

Materiais típicos

A embaladora hidráulica de metais Y81-QF-630 pode ser configurada para processar vários resíduos ferrosos volumosos, incluindo:

• Cartas de chapas de aço
• Fragmentos de aço estrutural
• Resíduos de aço
• Fragmentos industriais de metais pesados
• Fragmentos de aço misto
• Peças de aço grandes e irregulares
• Fragmentos de aço produzidos em instalações de transformação
• Metais recicláveis recolhidos por grandes lixões

As fotografias do material, as dimensões máximas do material e a espessura do material devem ser confirmadas antes da produção.

Para sucata de aço muito espessa, de grandes dimensões ou de alta resistência, pode ser necessário pré-corte antes de a matéria ser carregada na embalagem.

Aplicações típicas

Estaleiros de reciclagem de metais

A grande câmara permite que as empresas de reciclagem processem sucata volumosa e reduzam o espaço necessário para armazenamento.

Fabricações de aço

As baleias de sucata de aço comprimidas podem ser preparadas para transporte e carregamento no forno de acordo com os requisitos de tamanho e densidade das siderúrgicas.

Instalações de fabrico de metais

As bordas das chapas de aço, os desfiladeiros estruturais e os resíduos de produção podem ser comprimidos em baladas gerenciáveis.

Centros de recolha de sucata

O sucata de metal solto pode ser compactado para melhorar a organização do armazenamento e facilitar o carregamento em caminhões ou embarcações.

Instalações de tratamento de resíduos industriais

A máquina pode ser integrada numa grande linha de reciclagem de metais com guindastes, grampos, transportadores, sistemas de pesagem e equipamento de manipulação de balas.

Vantagens de usar um balão de metal pesado

Volume de sucata reduzido

A compressão de sucata de aço solta e volumosa reduz significativamente o espaço ocupado pelo material.

Transporte mais fácil

As baleias retangulares uniformes são mais fáceis de levantar, empilhar e transportar do que o sucata irregular solto.

Melhoria da gestão do armazenamento

As baleias acabadas podem ser organizadas de forma mais eficiente em armazéns, depósitos de sucata e áreas de carregamento.

Dimensões de bale controladas

A secção de baleira de 700 × 700 mm e o comprimento ajustável da baleira facilitam a adaptação aos diferentes requisitos de manuseamento a jusante.

Operação remota mais segura

O sistema de controlo remoto permite ao operador observar a máquina sem estar directamente ao lado da câmara de compressão.

Adequado para grandes projectos de transformação de sucata

A grande câmara, vários cilindros hidráulicos e 135 kW de potência instalada tornam o Y81-QF-630 adequado para aplicações exigentes de reciclagem de sucata industrial.

Dimensões da máquina e requisitos de instalação

As dimensões gerais da máquina são aproximadamente:

9500 × 8555 × 3085 mm

Quando a tampa da câmara estiver totalmente aberta, a altura total da máquina é aproximadamente:

4660 mm

A área de instalação recomendada é aproximadamente:

10.2 × 9,8 metros

Deve reservar-se um espaço adicional para:

• Equipamento de carga de materiais
• Retirada de baleia
• Manutenção de estações hidráulicas
• Acesso ao gabinete de comando elétrico
• Equipamento de água de arrefecimento
• Acesso do operador
• Manuseio de peças sobressalentes

O cliente deve preparar uma fundação de betão armado de acordo com o desenho final da fundação fornecido após a confirmação do pedido.

Informações sobre o transporte

Devido às dimensões e ao peso total do Y81-QF-630, a máquina é adequada para transporte por navio a granel.

As principais secções de transporte marítimo incluem:

O plano final de embarque, os pontos de elevação e o método de embalagem serão confirmados de acordo com o porto de destino e a rota de transporte.

Opções de personalização

A Y81-QF-630 pode ser personalizada de acordo com as condições operacionais do cliente.

A personalização disponível pode incluir:

• Voltagem e frequência de alimentação diferentes
• Comprimento de bala personalizado
• Sistema hidráulico de aquecimento por óleo para regiões frias
• Sistema de refrigeração de óleo hidráulico melhorado
• Diferentes marcas de PLC e componentes elétricos
• Configuração do comando remoto
• Integração de guindaste de carregamento ou agarrador de materiais
• Sistema de pesagem de bacias
• Proteção de segurança personalizada
• Pacote de peças de reposição
• Apoio à instalação e à colocação em serviço

Todas as personalizações devem ser confirmadas antes da fabricação.

Informações necessárias para a selecção da máquina

Para recomendar a embalagem correta de sucata, forneça:

1. Fotografias ou vídeos da sucata
2. Tipo de metal a processar
3. Dimensões máximas do material
4. Espessura máxima do material
5. Capacidade de processamento necessária por hora ou por dia
6. Dimensões exigidas das baleias
7. Peso ou densidade de bala exigida
8. Fornecimento de energia local
9. Método de carga
10. Porto de destino

Com base nestas informações, a nossa equipa de engenheiros pode avaliar se o Y81-QF-630 é adequado para o seu projeto.

Perguntas Frequentes

Qual é o tamanho da câmara de compressão do Y81-QF-630?

A câmara de compressão mede 3500 × 3000 × 1300 mm.

Qual é o tamanho da bala final?

A secção transversal da baleira é de 700 × 700 mm. O comprimento da baleira pode ser ajustado de aproximadamente 600 a 2000 mm.

Qual é a densidade das baleias?

No caso de sucata de aço adequada, a densidade das balas pode atingir pelo menos 2000 kg/m3. A densidade real depende do tipo de material, da espessura e do estado inicial.

Qual é a potência total instalada?

A potência total instalada é de 135 kW, constituída por três motores principais de 45 kW.

Qual é o tempo de ciclo da máquina?

O tempo de ciclo sem carga é de cerca de 110-120 segundos. A capacidade de produção real depende da eficiência de carga, do tipo de sucata, do tamanho do material e do comprimento da bale.

A máquina funciona automaticamente?

Sim, a máquina usa controlo automático PLC e suporta controlo remoto.

Como é descarregada a bala acabada?

A bala é descarregada da parte da frente da máquina por um cilindro hidráulico.

Pode fornecer uma capacidade de produção hora exata?

A capacidade horária deve ser calculada em função da densidade de material do cliente, do método de carregamento, do comprimento da bale e do peso da bale necessária.Fotografias de material e requisitos de produção são necessários antes de confirmar a capacidade.

A tensão pode ser personalizada?

A especificação padrão é de 415 V, 3 fases, 50 Hz. Outras configurações de tensão e frequência podem ser concebidas de acordo com o país de destino.

A máquina pode ser enviada em contentores?

Devido às suas grandes dimensões e ao seu peso total aproximado de 90 toneladas, o método de transporte recomendado é um navio a granel.

Por que escolher Jiangyin Huake Machinery?

A Jiangyin Huake Machinery Equipment Co., Ltd. é especializada em equipamentos hidráulicos de reciclagem de metais e fornece soluções personalizadas de acordo com o material de sucata do cliente.Objetivo de produção e condições de exploração.

Antes de recomendar uma máquina, a nossa equipa técnica avalia o tipo de material, as dimensões do material, o tamanho da baleira alvo, o método de carga e a capacidade necessária.

Este processo de selecção baseado no projecto ajuda a assegurar que o sistema hidráulico, as dimensões da câmara e as especificações das balas correspondem às operações reais de reciclagem do cliente.

Solicitar uma proposta técnica

Por favor, envie-nos as suas fotografias de material de sucata, dimensões máximas do material, capacidade diária necessária, tamanho da bala e alimentação local.

A nossa equipa de engenheiros irá avaliar as suas necessidades e preparar uma configuração de máquina adequada, uma proposta técnica e um orçamento para o seu projecto.
